Helix

Komplexe Technik und
wohnraumfreudliche Dimensionen
Helix walnutroot
Helix walnutroot
Helix Walnutroot Back
Helix Walnutroot Back
Helix Tigerwalnut
Helix Tigerwalnut
Helix Poplar
Helix Poplar
Helix Maple burl
Helix Maple burl
Helix white
Helix white
Helix Palisander
Helix Palisander

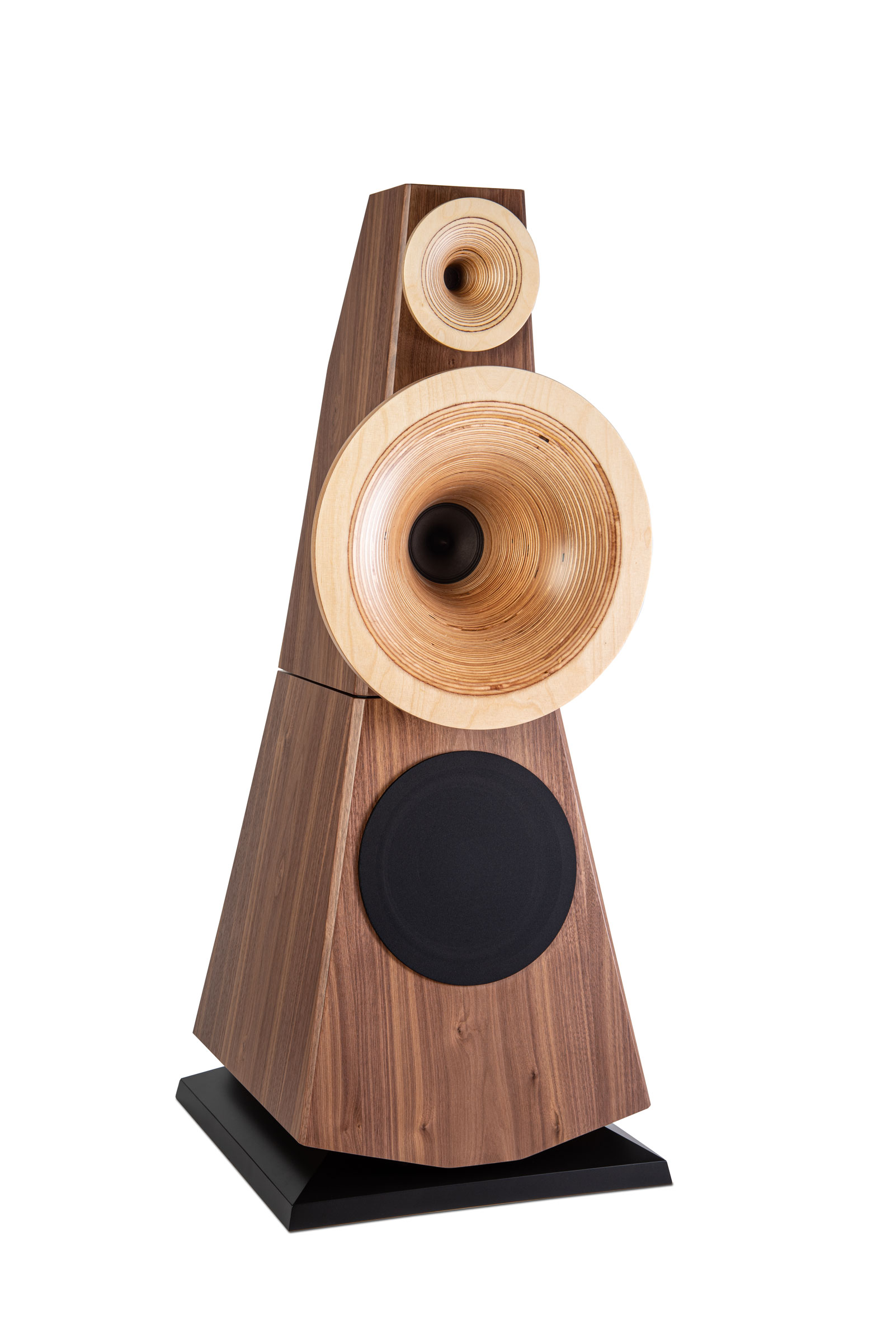

Helix Walnut
Helix Walnut
Helix Black/Gold
Helix Black/Gold
Helix Macassar
Helix Macassar
Helix Triptych
Helix Triptych
previous arrow
next arrow
Helix walnutroot
Helix Walnutroot Back
Helix Tigerwalnut
Helix Poplar
Helix Maple burl
Helix white
Helix Palisander
Helix Walnut
Helix Black/Gold
Helix Macassar
Helix Triptych
previous arrow
next arrow


Komplexe Technik und wohnraumfreudliche Dimensionen verbindet sich im kleinsten ODEON AUDIO Drei-Wege-Hornlautsprecher. Die Helix ist das Ergebnis der Entwicklung einer komplett neuen Generation von Drei-Wege-Lautsprechern. Nach 1992 und 2000 markiert die Helix den Beginn einer neuen Ära. Die Helix ist ein idealer Spielpartner für jeden guten Transistorverstärker, sowie jeder Art von Röhrenverstärkern, einschließlich Kleinleistungstrioden wie 300B. Dabei bespielt die Helix den kleinen Hörraum genauso wie das große Wohnzimmer und überzeugt durch herausragende Mitteltoneigenschaften, feinste Auflösung, sowie eine bruchlose und homogene Wiedergabe.

Um die Abweichungen zwischen den Kanälen möglichst gering zu halten, verwenden wir für die Frequenzweichen selektierte Bauteile mit einer maximalen Abweichung von nur einem Prozent. Es kommen ausschließlich nicht-alternde Bauteile (Folienkondensatoren) zum Einsatz. Die Helix arbeitet mit Kondensatoren von der Firma WIMA. Der Eigenklang dieser Kondensatoren sorgt für eine Öffnung des Klangbildes und harmoniert ausgezeichnet mit dem Klangcharakter der Druckkammertreiber. Für eine direktere Sättigung der Kondensatoren und die damit verbundene schnellere Signalverarbeitung werden in der Helix eine Vielzahl von Kondensatoren zusammengeschaltet und mit New Old Stock Brückenkondensatoren versehen. Die eingesetzten Flach- und Runddrahtspulen stammen von der Firma Mundorf aus Deutschland. Bei den meisten Lautsprechern im High End Bereich werden die Freuenzweichen auf Pertinax Platinen aufgebaut und die einzelnen Bauteile durch Leiterbahnen verbunden. Im Gegensatz dazu werden die Frequenzweichen der Helix von Hand verdrahtet, Punkt zu Punkt verlötet und im Anschluss mechanisch gesichert, um Bewegungen der empfindlichen Bauteile und somit negative Einflüsse auf den Klang zu vermeiden. Die Punkt zu Punkt-Verdrahtung minimiert elektrische Übergänge im Signalweg. Was bei hochwertigen Röhrenverstärkern als Qualitätsmerkmal gilt, wird im Lautsprecherbau nur selten so konsequent wie bei ODEON AUDIO umgesetzt.

Wie alle ODEON AUDIO Standlautsprecher arbeitet die Helix mit einem Downfire-Bassreflex-System, bei dem der Bassreflex-Tunnel der Helix nach unten zur Bodenplatte des Lautsprechers zeigt. Die Ausrichtung des Reflextunnels nach unten sorgt für eine leichtere Integration in den Wohnraum. Jeder Raum hat akustische Eigenheiten, so genannte Raummoden. In der Folge treten häufig starke Überhöhungen im Bassbereich auf. Das Downfire-Bassreflex-System regt diese Raummoden deutlich weniger an als konventionelle Lösungen, bei denen die Reflexröhre nach hinten zur Rückwand zeigt. Daraus ergibt sich eine deutlich klarere und schnellere Basswiedergabe.

Als Hochtöner kommt eine neue Generation von 1“ Druckkammertreibern mit Ringradiator-Technik zum Einsatz. Die besonders leichte Mylar-Membran des Druckkammertreibers wird von einem besonders starken Neodym-Magneten angetrieben, der die Schwingspule mit einer Magnetkraft von 2,2 Tesla führt. Das Ergebnis ist ein System, das höchste Auflösung und Geschwindigkeit garantiert.
Eine besondere Qualität liegt in der Wiedergabe des Höchsttonbereichs. Mit einer linearen Übertragung von über 26.000 Hz deckt die Helix ein deutlich nach oben erweitertes Frequezband ab. Diese Qualitäten werden durch die Verwendung des ODEON AUDIO Kugelwellenhorns aus Birkenmultiplex unterstützt und maßgeblich verstärkt. Das 17 cm messende Horn agiert als mechanischer Verstärker, der den Hochtöner entlastet und somit entscheidend zu einem entspannten Klangcharakter bei größtmöglicher Auflösung beiträgt.

Die handgefertigen 13cm Mitteltöner stammen aus der deutschen Manufaktur GAP. In ihnen vereinen sich ein moderner Aludruckguss-Korb und ein leistungsstarker Neodym-Magnet mit einer Magnetkraft von 1,2 Tesla sowie eine ultraleichte Zellulose-Membran in NAWI (nicht-abwickelbare) Form. Diese hyperbolische Membranform sorgt im Gegensatz zur herkömmlichen Konusform für eine gleichmäßigere Bewegung und Belastung der Membran bei starker Beanspruchung und verhindert somit Patialschwingungen, die zu Auslöschungseffekten führen können. Darüber hinaus sorgen eine sehr feine und nachgiebige Zentrierung und die einteilige Konstruktion von Membran und Sicke für eine besonders akzentuierte, kontrollierte und schnelle Bewegung des Mitteltöners. Anstelle einer Gummisicke, die die Membran mit dem Korb verbindet, übernimmt der mehrfach gefaltete Rand der Membran die Funktion der Sicke. Das verhindert Rückreflektionen zwischen Membran und Sicke. Die bei herkömmlichen Lösungen aufgrund der unterschiedlichen Materialbeschaffenheit auftreten können.
Der verwendete Mitteltöner ist mit einem auf der Pohlplatte verschraubten Diffraktionskegel ausgestattet, welcher die herkömmliche Staubschutzkalotte ersetzt. Dieser linearisiert aufgrund seiner spezielle Form den Frequenzgang des Mitteltöners. Gleichzeitig spart der Verzicht der Staubschutzkalotte Gewicht ein und reduziert somit die zu bewegende Masse auf 2 Gramm. Verbaut wird dieses System hinter einem 42 cm großen ODEON AUDIO Kugelwellenhorn aus geschichtetem Birkenmultiplex. Das Horn entlastet den Mitteltöner entscheidend und ermöglicht eine noch schnellere Signalverarbeitung. Feindynamik und ein flüssiges Hörerlebnis sind so ausgeprägt wie noch nie.

Im Bassbereich kommt ein Papiertieftöner der Firma Audax zum Einsatz. Das System hat einen Durchmesser von 10’’ und basiert auf derselben Technik wie die Tieftöner aus den größeren Modellen – der Namenlos und der Carnegie. Der Tieftöner wartet mit grandiosen klanglichen Eigenschaften, besonders im Grundtonbereich, auf. Die leichte Membran wird von einem sehr starken, überdimensionierten Ferrit Magneten angetrieben. Der Tieftöner arbeitet mit einer Kraft wie sie üblicherweise 12“ und 15’‘ Tieftönern kannte. Intensität, Geschwindigkeit und Leichtigkeit in der Wiedergabe sind in dieser kleinen Größe außergewöhnlich.

Das neue Gehäusedesign sorgt gegenüber den Vorgänger Modellen für eine verbesserte Phasenlage, da nun durch die veränderten Proportionen alle Systeme exakt auf einer Achse liegen.
Bei der Odeon Helix werden die zweiteiligen Gehäuse aus einem Materialmix aus Multiplex und einer speziellen mitteldichten Faserplatte (MDF) gefertigt. Die verwendeten Gehäusematerialien sind entscheidende Faktoren für die klanglichen Eigenschaften von Tief- und Mitteltonwiedergabe.
Es gilt, störende Resonanzen zu vermeiden und somit Verfärbungseffekte auszuschließen. Durch die neue Form des Bassgehäuses konnte im Verhältnis zum Vorgängermodell (Odeon No. 28/SE) mehr Volumen im Gehäuse untergebracht werden und somit eine verbessere Bassperformance realisiert werden. Die neue asymmetrische Gehäusegestaltung verhindert zusätzlich die Entstehung von stehenden Wellen. Das ermöglicht den Einsatz von weniger Dämmmaterial und somit den maximalen Erhalt des Wirkungsgrades.

In der Helix wird eine besonders reine oxidationsfreie Kupfer-Verkabelung (OFC) aus deutscher Produktion verwendet. Im Hochtonbereich wird ein querschnittoptimiertes solid core Kabel mit Teflonisolierung eingesetzt.
Normalerweise bewegen sich Hochtoninformationen aufgrund des zu hohen Querschnitts auf den äußeren Schichten der Verkabelung. Die hochreine dünne 7N Kupfer Verkabelung der Helix wird in einkristalliner Struktur gezogen und ermöglicht aufgrund des gewählten Querschnitts die problemlose Sättigung des gesamten Leiters. Das Ergebnis ist eine dauerhafte und gleichbleibende Qualität in der Übertragung von Höchsttoninformationen. Dies trägt so zu einer bis dahin unerreichten Auflösung bei.
Für einen störungsfreien Kontakt werden in der Helix WBT nextgen Lautsprecher-Terminals aus reinem, vergoldetem Kupfer verbaut. Sie unterdrücken aufgrund ihrer Konstruktion und des geringen Materialeinsatzes Wirbelstrom-Effekte, wie sie bei Steckverbindungen üblicherweise auftreten. Montiert sind die WBT Anschlüsse auf Acrylplatten, welche die Frequenzweichen beherbergen und so Anschlüsse und Weichen direkt miteinander verbinden.

Dimensions: 117,5cm (H) x 48cm (W) x 52,5cm (D) /51Kg
Frequency Range: 30-26.000hz
Sensitivity: 94db / 8 Ohms
X-over: 450hz / 2.600hz
